增强复杂性或抽象性以及模块的实例性

基本原则是，在模块实例结束后，所有的操作都将结束。

Os que possuem olhares muito atento podem até ter percebido isso quando falei sobre Verilog Estrutural“O Verilog Estrutural cria sua lógica chamando portas como módulos.”​​，porém irei explicar mais detalhadamente agora。

使用 Verilog 和操作符进行多路复用器的形式：

module top_module(
    input a, b, sel,
    output out
    );


    assign out = sel ? b:a;
endmodule

观察：Olha ai uma nova 形式为声明式操作系统输入和输出，没有后通道 eu 重复 semper a palavra 输入和输出 para cada entrada/saida，mas caso elas sejam iguais (isto é, possuem a mesma quantidade de bits) você pode apenas colocar virgulas (como semper Verilog) possui várias formas de fazer a mesma coisa)。

如果您没有使用多路复用器，则可能会遇到多种情况。没有caso os输入“a”和“b”作为多路复用器的入口，a“sel”和nossa porta seletora，caso“sel”receba 0或que vem por“a”和direcionado a saída“out”，caso“sel”receba 1或que vem de“b”será direcionado a “出去”。

Ele pode ser 描述：

Aí está a recebendo do último código com “a” recebendo 1 (representado pelo verde), “b” recebendo 0 (vermelho) e “sel” recebendo 0, assim o valor de “a” é direcionado a “out”:

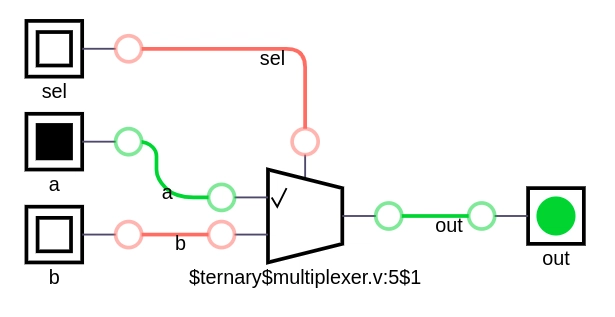

Mudando a entrada de “sel” para 1, temos o que vem por “b” indo para “out”：

Mas e se agora quisermos um Multiplexador de 4 entradas？

当然，在“a”、“b”、“c”和“d”选项中，“sel”可以通过 2 位进行选择。

E um código que poderia 解析器 isso seria：

module top_module(
    input a, b, c, d,
    input [1:0] sel,
    output out );

    assign out  = sel[1] ? (sel[0] ? d : c) : (sel[0] ? b : a);
endmodule

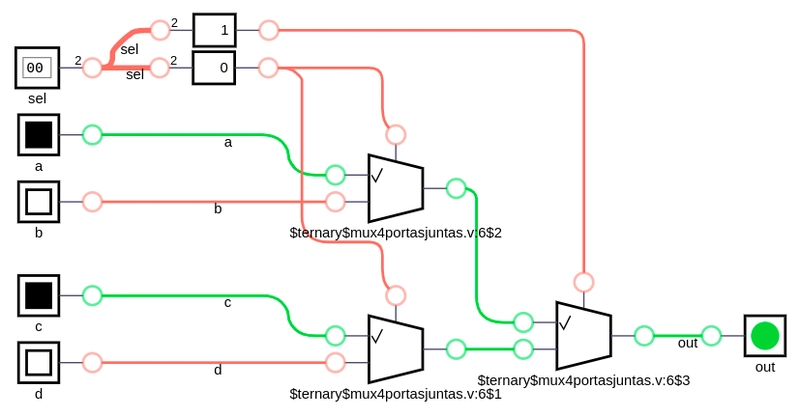

代表方式：

功能是否是一种合法的三项功能，以及 8 种功能的多路复用器？ Ai sim，temos um grande Problema，e uma forma mais beautifule de fazer isso é instanciar módulos por outros módulos。

Para instanciar modulos dentro de outros módulos em Verilog a sintaxe é “nome_do_modulo nome_da_instanciação (entrada1, entrada2,… saida1…);”。

Vamos lá，tendo o Multiplexador de 2 entradas podemos fazer um Multiplexador de 4 entradas instanciando o de 2 entradas três vezes，segue o código：

module mux2( //multiplexador de 2 entradas já apresentado
    input a, b, sel,
    output out );

    assign out  = sel ? b:a;
endmodule

module mux4(//multiplexador de 4 entradas
    input a, b, c, d,
    input [1:0] sel,
    output out );

    wire fio1, fio2;

    mux2 multiplexador1 (a, b, sel[0], fio1);
    mux2 multiplexador2 (c, d, sel[0], fio2);

    mux2 multiplexadorFinal (fio1, fio2, sel[1], out);

endmodule

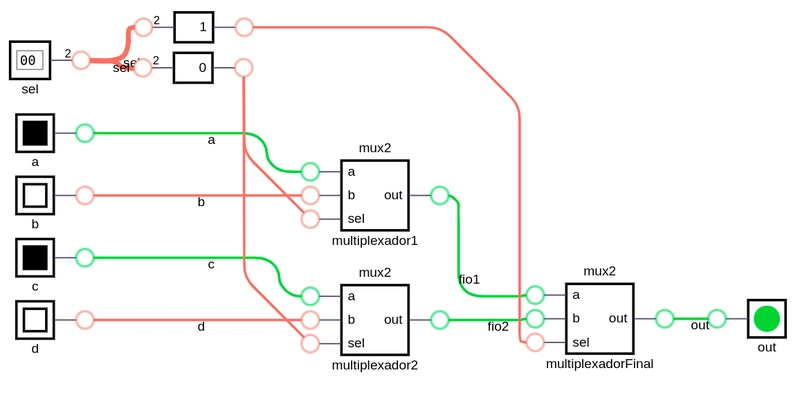

表示模 mux4 的图形：

Outra forma de instanciar módulos (mais verbosa, porém que prefiro) é a de repetir o nome das portas do módulo que está sendo instanciado dessa forma:

module mux4(
    input a, b, c, d,
    input [1:0] sel,
    output out );

    wire fio1, fio2;

    mux2 multiplexador1 (.a(a), .b(b), .sel(sel[0]), .out(fio1));
    mux2 multiplexador2 (.a(c), .b(d), .sel(sel[0]), .out(fio2));

    mux2 multiplexadorFinal (.a(fio1), .b(fio2), .sel(sel[1]), .out(out));

endmodule

阿西姆，如果您要发送或旋转，则无需使用原始模块的命令，包括可能的最佳算法（caso não for necessário para algum Tipo de instanciação）。

通过Generate For 生成一个复杂的N 模块实例

与索马多尔·宾纳里奥 (Somaador Binário) 一起结束循环，基本的 3 项内容，从数字到接收器，从“vai um”(cin) 开始，到“vai um”(cout)，然后再到“vai um”(cout)。

Um código para um somador binário de um único dígito é：

module adder(
    input a,b,
    input cin,
    output cout,
    output sum );

    assign sum  = (a ^ b ^ cin);
    assign cout = ((a & b) | (b & cin) | (cin & a));
endmodule

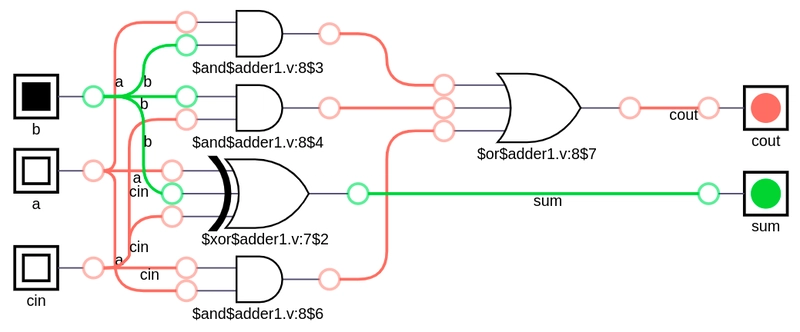

O somador binário de um bit é graficamente 代表阿西姆：

um somador de 2 bit apartir da somador simples pode ser：

module adder2(
    input [1:0] a, b,
    input cin,
    output cout,
    output [1:0] sum );

    adder ad1 (a[0], b[0], cin, coutIntern, sum[0]);
    adder ad2 (a[1], b[1], coutIntern, cout, sum[1]);

endmodule

观察：Olha ai também uma forma nova de se declarar um 电线！如果“coutIntern”是隐含形式的声明，则可以使用“wire coutIntern;”发送我们的模块来声明正式的消息。前门。
接下来，请注意，请注意以下事项： um único bit podem ser declarados dessa forma。

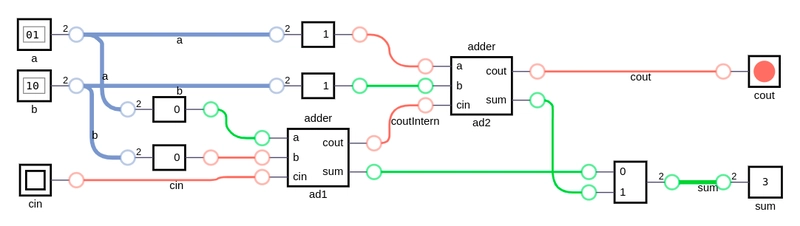

2 位 fica assim 的绘图：

100 位的集市是什么？ Acho que seria muito trabalho repetir essas linhas 100 vezes，né？
E é mesmo, mas temos uma forma mais beautifule de fazer isso, oGenerate For。

O 生成一个可执行的命令，并根据条件实现模块（或模块）实例和电路。

使用“if”、“cases”和“for”来实现循环，以实现交互的实例模块。

Falando pode parecer 困难，então vamos direto para o código que é bastante autoexplicativo：

module adder100(
    input [99:0] a, b,
    input cin,
    output [99:0] cout,
    output [99:0] sum );

    genvar i;

    adder ad0(a[0], b[0], cin, cout[0], sum[0]);

     generate
        for (i = 1; i < 100; i = i + 1) begin
                adder ad (a[i], b[i], cout[i-1], cout[i], sum[i]);
        end
     endgenerate


endmodule

使用“adder100”模块的命令以及声明这些命令的内容，可以使用“genvar”命令或“i”命令来执行命令。

如果是加法器和实例 (ad0) 的初始模块，那么您将能够准确地获得“cin”的价值，并在该循环中发挥作用。
现在，我们要讨论的事项有 99 个模块，它们之间可以相互转换，或者可以通过循环播放来进行。

Assim，我们可以通过 C 语言声明，在位模加法器上进行交互和实例化。

观察：使用一种交互语言程序的想法和对节奏的长期调节的辅助，可以自动完成 100 行的操作科迪戈。
没有最终的，o que teremos é 100 modulos rodando ao mesmo tempo, como se fossem 100 CIs de adição binária em uma mesma placa.布莱兹？

E que fique a dica, essa é a resposta para o exercício Adder100i do HDLBits！

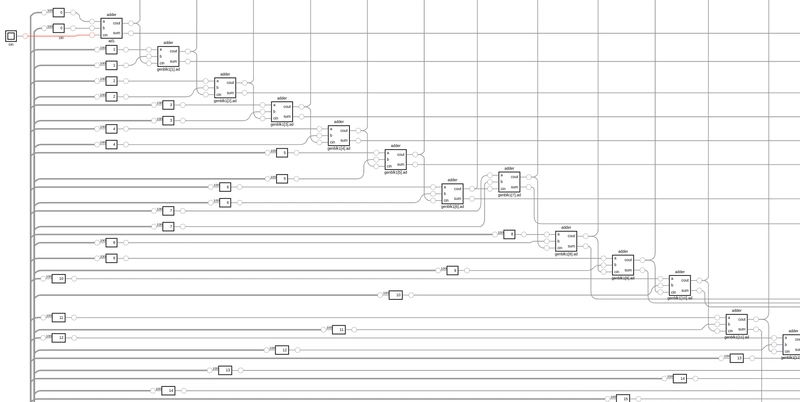

电路图的可视化：

呃… Bom，这是一个伟大的电路，可以用于可视化和测试图形，Pelo DigitalJS。最多可以有 15 个实例（100 个），并且可以通过笔记本进行模拟。

赛道上的测试结果如何？

睾丸！如果您想了解“TestBench”的详细信息，请参阅该帖子！
