云架构图

最近我看到很多关于云架构图的讨论，大家都在问如何创建云架构图、使用哪些工具以及从哪里获取图标集。我在网上看到的很多云架构图示例都比较通用，看起来都像这样。

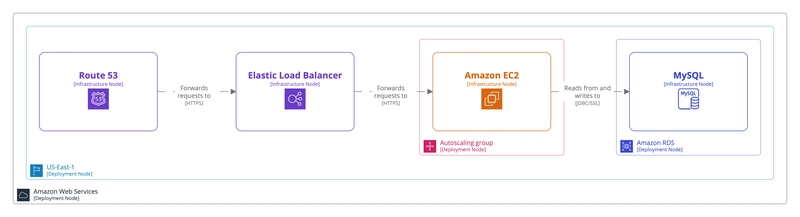

这张图显示了正在使用的多个 AWS 服务，包括 Route 53、Elastic Load Balancer、EC2（启用自动扩展）和 RDS 上的 MySQL。它看起来不错，色彩丰富，并且使用了 AWS 图标集中的相应图标。作为初步尝试，它还算可以，因为它有助于突出显示正在使用的 AWS 服务。但这同时也是最大的问题——它只是一张“基础设施图”，只展示了部分信息。了解正在使用哪些 AWS 服务固然重要，但我更想知道你们是如何使用这些服务的。

部署图

大多数软件开发团队最好创建“部署图”，它展示了可部署对象（例如应用程序和数据存储）与基础设施环境中现有对象的映射关系。UML 提供了部署图，可以展示可部署工件到设备节点和执行环境的映射关系。C4 模型也提供了部署图，它展示了 C4 模型容器（同样是应用程序和数据存储）到基础设施环境中现有对象（我称之为“部署节点”）的映射关系。以下是一个示例。

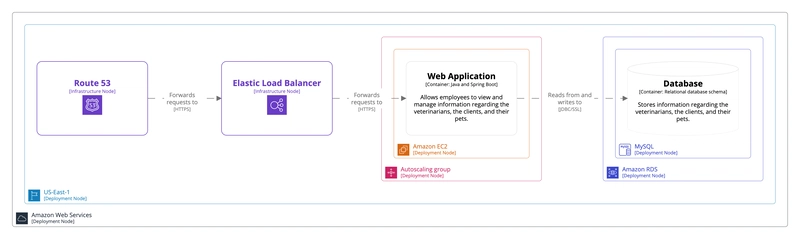

此图再次展示了正在使用的 AWS 服务，并通过包含 Web 应用程序和数据库，展示了它们的用途。当然，您可以根据需要添加更多细节，例如 VPC、VLAN、防火墙、IP 地址、实例数量、扩展限制等。值得注意的是，同样的建议也适用于绘制 Docker 和 Kubernetes 环境图——记得要显示您自己的应用程序和数据存储。

概括

网上很多云架构图示例都是很好的起点，但它们只展现了部分情况。为了更全面地了解云架构，建议优先使用部署图而非基础设施图。
