D3.js 入门

使用强大的 D3.js 进行数据可视化入门。

在本教程中，我们将学习以下内容。

D3是什么？
为什么要使用D3？
D3 中的形状、辅助元素和比例尺
在 D3 中创建散点图

1. D3是什么？

数据驱动文档（Data Driven Documents，简称 D3）是一个强大的 JavaScript 库，它使用 HTML、Canvas 和 SVG 等常见 Web 标准来构建数据可视化。D3 允许您将数据绑定到 DOM，然后对文档应用数据驱动的转换，例如 CSS 属性和 SVG。

D3.js 由Mike Bostock、Vadim Ogievetsky 和 Jeff Heer 于 2011 年初创建。它是一个庞大的 JavaScript 库，由 Mike Bostock 在GitHub上积极管理。

2. 为什么要使用D3？

一、做出数据驱动的决策

可视化可以帮助企业过滤掉干扰信息，看清数据趋势。D3.js 不仅仅是一个图表库，它还提供了多种可视化工具，包括静态和交互式图表，让您可以按照自己的方式查看数据。

二、动态且数据绑定

D3 允许你将数据绑定到DOM，因此可视化效果会随着数据而变化。

三、操作SVG

D3 可视化基于 SVG，这是一种基于 XML 的文本格式，用于描述图像的显示方式。
下图展示了 SVG 中的线条、圆形和矩形。

<svg>
<line x1="40" y1="20" x2="40" y2="160" style="stroke-width: 1; stroke: black;"/>
<circle cx="100" cy="80" r="20" fill="green" />
<rect x="140" y="25" width="30" height="200" fill="red" />
</svg>

SVG 是基于矢量的，因此可以缩放而不会损失质量或出现像素化。有关其他 SVG 元素的更多信息，请点击此处。

四、大量示例

D3 提供了数千个示例供您参考，从简单的条形图到复杂的沃罗诺伊图，应有尽有。

来源：http ://christophermanning.org/gists/1734663/

更多示例可在 D3图库中查看。

五、开源！

D3 是一个开源库，其源代码托管在GitHub上。它是 GitHub 上星标数和fork 数最高的仓库之一，并有数百位开发者为其做出贡献。它还支持其他开发者构建的对 React 和 Leaflet 等其他 JavaScript 库的封装。

3. D3 中的形状、辅助元素和比例尺

一、形状

正如我们上面看到的，创建单个形状非常繁琐。想象一下，要绘制一个包含数百个点的散点图，并将它们与坐标轴对齐！D3 会处理这些基本的图表绘制工作，让您可以专注于实际的可视化效果。在深入绘制散点图之前，让我们先在 D3 中重新创建这些形状。

首先，我们定义一个 SVG 元素来容纳各种形状。这个 SVG 元素可以添加到 DOM 中的任何元素上。接下来，我们添加圆形、矩形和直线。

<!DOCTYPE html>
<html>
    <head>
        <title>Shapes in D3</title>
        <script src="https://d3js.org/d3.v4.min.js"></script>
    </head>
    <body>
    <div id="canvas"></div>
    <script>
    var canvas = d3.select("#canvas") // D3 uses a jQuery like selector
            .append("svg")
            .attr("height", 500)
            .attr("width", 500);
    var circle = canvas.append("circle") // Appending shape elements to the SVG element
            .attr("cx", 250)
            .attr("cy", 250)
            .attr("r", 100)
            .attr("fill", "red");
    var rectangle = canvas.append("rect")
            .attr("height", 500).attr("width", 100)
            .attr("fill", "blue")
            .attr("stroke", "blue")
            .attr("stroke-width", 2);
    var line = canvas.append("line")
            .attr("x1", 500).attr("y1", 0)
            .attr("x2", 500).attr("y2", 500)
            .attr("stroke-width", 2)
            .attr("stroke", "black");
    </script>
    </body>
</html>

如果您尝试放大或缩小上面渲染的 SVG，请注意图像质量不会受到影响。

二、助手

D3 附带了许多辅助函数，因此您不必加载Lodash或Underscore。

const data = [1, 2, 3, 4, 5];
const moreData = [[5, 20], [480, 90], [250, 50], [100, 33], [330, 95]];

d3.min(data); // 1

d3.max(moreData, function(d) { return d[0]; }); // 480

d3.max(moreData, function(d) { return d[1]; }); // 95

d3.extent(data); // [1, 5]

三、音阶

比例尺是任何可视化中至关重要的组成部分，D3 提供了多种比例尺（线性、对数、序数等）。D3 比例尺将数据空间（域）映射到像素空间（范围），并广泛用于绘制坐标轴。

回到我们的形状和辅助函数示例，如果我们想可视moreData化canvas元素的散点图，我们可以按如下方式声明比例尺。

var xScale = d3.scaleLinear()
    .domain([0, d3.max(moreData, function(d) { return d[0]; })])
    .range([0, 500])

var yScale = d3.scaleLinear()
    .domain([0, d3.max(moreData, function(d) { return d[1]; })])
    .range([500, 0]) // SVG is y-down

我们来测试一下我们的秤。

console.log(xScale(0)); // 0
console.log(xScale(480)); // 500

console.log(yScale(0)); // 0
console.log(yScale(95)); // 500

// The intermediate values are mapped linearly between 0 and 500.

要创建坐标轴，我们只需将比例尺传递给相应的坐标轴函数即可。

var xAxis = d3.axisBottom(xScale);

有关 D3 音阶的更多信息，请点击此处查看。

4. 在 D3 中创建散点图

现在我们准备创建第一个（或第一百个）散点图。首先，让我们创建一个div元素来包含我们的 SVG 图表。

<div id="plot"></div>

现在，让我们创建 SVG 元素。

var w = 500, h = 500, pad = 50; // defining width and height of the SVG element; and a little padding for the plot

var svg = d3.select("#plot") // Select the plot element from the DOM
    .append("svg") // Append an SVG element to it
    .attr("height", h)
    .attr("width", w);

一些待绘制的数据。

// [x-coordinate, y-coordinate, radius]
const dataset = [[5, 20, 30], [480, 90, 20], [250, 50, 100], [100, 33, 40], [330, 85, 60]];

创建刻度和坐标轴。

// Scales
var xScale = d3.scaleLinear() // For the X axis
    .domain([0, d3.max(dataset, function(d) { return d[0]; })])
    .range([pad, w - pad]);

var yScale = d3.scaleLinear() // For the Y axis
    .domain([0, d3.max(dataset, function(d) { return d[1]; })])
    .range([h - pad, pad]);

var rScale = d3.scaleLinear() // Custom scale for the radii
    .domain([0, d3.max(dataset, function(d) { return d[2]; })])
    .range([1, 30]); // Custom range, change it to see the effects!

// Axes
var xAxis = d3.axisBottom(xScale); // handy axes for any orientation
var yAxis = d3.axisLeft(yScale);

绘制数据图。

var circ = svg.selectAll("circle") // Returns ALL matching elements
    .data(dataset) // Bind data to DOM
    .enter() // Add one circle per such data point
    .append("circle")
    .attr("cx", function(d) { return xScale(d[0]); })
    .attr("cy", function(d) { return yScale(d[1]); })
    .attr("r", function(d) { return rScale(d[2]); })
    .attr("fill", "blue").attr("opacity", 0.5);

以上代码块包含了D3的关键部分。让我们来分析一下。

我们知道散点图本质上是一组圆。它们的位置和半径取决于dataset我们上面定义的参数。因此，我们希望每个数据点对应一个圆。D3 通过以下三个步骤实现此目标。

svg.selectAll("circle")返回所有匹配的元素，即使它们尚未创建。

.data(dataset)将上面的每个圆圈绑定到一个数据点（DOM - 数据绑定）。

.enter()：为每个数据点添加一个圆圈。

太好了，现在让我们加上斧头来完成整个制作。

//X axis
svg.append("g") // Creates a group
    .attr("class", "axis") // adding a CSS class for styling
    .attr("transform", "translate(0," + (h - pad) + ")")
    .call(xAxis);

//Y axis
svg.append("g")
    .attr("class", "axis")
    .attr("transform", "translate(" + pad +", 0)")
    .call(yAxis);

上述变换是为了将坐标轴平移到原点。以下是完整的代码：

<!DOCTYPE html>
<html>
    <head>
        <title>Scatter Plot</title>
    <script src="https://d3js.org/d3.v4.min.js"></script>
        <style>
        .axis {
                fill: none;
                stroke: black;
                shape-rendering: crispEdges;
        }
        </style>
    </head>
    <body>
        <div id="plot"></div>

        <script>

        var dataset = [[5, 20, 30], [480, 90, 20], [250, 50, 100], [100, 33, 40], [330, 85, 60]];


        var w = 500, h = 500, pad = 50;

        var svg = d3.select("#plot")
            .append("svg")
        .attr("height", h)
        .attr("width", w);

        var xScale = d3.scaleLinear()
        .domain([0, d3.max(dataset, function(d) { return d[0]; })])
        .range([pad, w - pad]);

        var yScale = d3.scaleLinear()
            .domain([0, d3.max(dataset, function(d) { return d[1]; })])
            .range([h - pad, pad]);

        var rScale = d3.scaleLinear()
            .domain([0, d3.max(dataset, function(d) { return d[2]; })])
            .range([1, 30]);

        var xAxis = d3.axisBottom(xScale);
        var yAxis = d3.axisLeft(yScale);

        var circ = svg.selectAll("circle")
            .data(dataset)
            .enter()
            .append("circle")
                .attr("cx", function(d) { return xScale(d[0]); })
                .attr("cy", function(d) { return yScale(d[1]); })
                .attr("r", function(d) { return rScale(d[2]); })
                .attr("fill", "blue").attr("opacity", 0.5);

        svg.append("g")
            .attr("class", "axis")
            .attr("transform", "translate(0," + (h - pad) + ")")
            .call(xAxis);

        svg.append("g")
            .attr("class", "axis")
            .attr("transform", "translate(" + pad +", 0)")
            .call(yAxis);
        </script>
    </body>
</html>

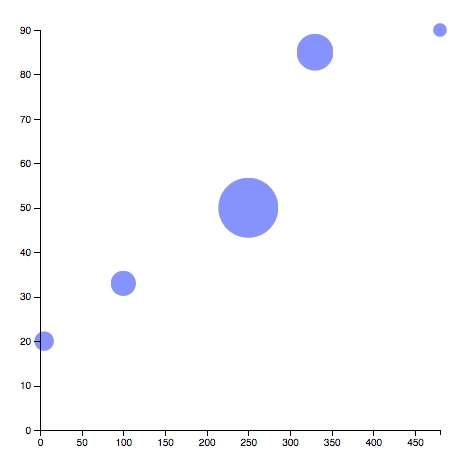

以及最终产品。

随着你向图表中添加更多点dataset，图表会自动反映出来。

此外

希望您喜欢这篇关于D3的简短介绍。以下是一些有用的资源：

最后，奉上一段精彩绝伦的《权力的游戏》可视化视频。

文章来源：https://dev.to/rxhl/getting-started-with-d3js-390
